H系列纸卷夹进一步优化设计夹臂夹板结构， 使得集装箱、货车车厢等纸卷紧密堆垛场合中 的装卸搬运更加得心应手。透过其框架和夹臂 的视野更加开阔。最大限度地提高了纸卷搬运 效率，降低破损。

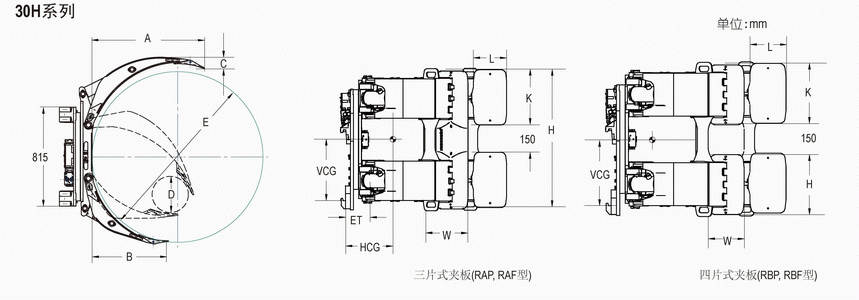

| Capacity 承载能力(kg) | Catalog Order NO 型号 | Mounting Class 安装等级 | Roll Range 纸卷直径 D-E(mm) | Long Arm Length 长臂长度 A(mm) | Short Arm Length 短臂长度 B(mm) | Long Arm Thickness 长臂厚度 C(mm) | Short Arm Type 短臂类型 | Contact Pad Size Long Arm 长臂夹板尺寸 K×L(mm) | Contact Pad Size Short Arm 短臂夹板尺寸 H×W(mm) | Vertical Ctr.of Gravity 垂直重心VCG | Weight 自重(kg) | Effective 失载距ET(mm) | Horizontal Center of Gravity 水平重心CGH(mm) |
| 2000 | 30H-RDF-B001=X01 | ISO 3A | 450-1300 | 906 | 575 | 43 | 固定式 | 240×400 | 240×1000 | 428 | 703 | 195 | 253 |
| 2150 | 30H-RAF-B008-X01 | ISO 3A | 625-1830 | 1230 | 845 | 43 | 固定式 | 240×400 | 240×1000 | 430 | 842 | 195 | 329 |
| 2150 | 30H-RAP-B008-X01 | ISO 3A | 200-1830 | 1230 | 845 | 43 | 可调式 | 240×400 | 240×1000 | 431 | 849 | 195 | 326 |
| 2150 | 30H-RCF-B008-X01 | ISO 3A | 625-1830 | 1230 | 845 | 43 | 固定式 | 240×1000 | 240×1000 | 431 | 847 | 195 | 333 |
| 2150 | 30H-RCP-B005-X01 | ISO 3A | 200-1830 | 1230 | 845 | 43 | 可调式 | 240×1000 | 240×1000 | 431 | 854 | 195 | 331 |
| 2150 | 30H-RDF-B008-X01 | ISO 3A | 625-1830 | 1230 | 845 | 43 | 固定式 | 240×400 | 40×1000 | 430 | 834 | 195 | 325 |
| 2150 | 30H-RDP-B008-X01 | ISO 3A | 200-1830 | 1230 | 845 | 43 | 可调式 | 240×400 | 240×400 | 430 | 841 | 195 | 323 |
| 2450 | 30H-RAF-B007-X01 | ISO 3A | 625-1600 | 1098 | 739 | 43 | 固定式 | 240×400 | 240×1000 | 429 | 769 | 195 | 287 |
| 2450 | 30H-RAP-B007-X01 | ISO 3A | 00-1600 | 1098 | 739 | 43 | 可调式 | 240×400 | 240×1000 | 430 | 778 | 195 | 285 |
| 2450 | 30H-RCF-B007-X01 | ISO 3A | 625-1600 | 1098 | 739 | 43 | 固定式 | 240×1000 | 240×1000 | 429 | 774 | 195 | 291 |
| 2450 | 30H-RCP-B007-X01 | ISO 3A | 200-1600 | 1098 | 739 | 43 | 可调式 | 240×1000 | 240×1000 | 430 | 783 | 195 | 288 |
| 2450 | 30H-RDF-B007-X01 | ISO 3A | 625-1600 | 1098 | 739 | 43 | 固定式 | 240×400 | 240×1000 | 429 | 761 | 195 | 283 |
| 2450 | 30H-RDP-B007-X01 | ISO 3A | 200-1600 | 1098 | 739 | 43 | 可调式 | 240×400 | 240×1000 | 429 | 770 | 195 | 381 |
| 2550 | 30H-RAF-B005-X01 | ISO 3A | 575-1525 | 1005 | 695 | 43 | 固定式 | 240×400 | 240×1000 | 429 | 752 | 195 | 286 |
| 2550 | 30H-RAP-B005-X01 | ISO 3A | 200-1525 | 1005 | 695 | 43 | 可调式 | 240×400 | 240×1000 | 429 | 761 | 195 | 283 |
| 2550 | 30H-RCF-B005-X01 | ISO 3A | 575-1525 | 1005 | 695 | 43 | 固定式 | 240×1000 | 240×1000 | 429 | 757 | 195 | 291 |
| 2550 | 30H-RCP-B005-X01 | ISO 3A | 200-1525 | 1005 | 695 | 43 | 可调式 | 240×1000 | 240×1000 | 429 | 765 | 195 | 287 |
| 2550 | 30H-RDF-B005-X01 | ISO 3A | 575-1525 | 1005 | 695 | 43 | 固定式 | 240×400 | 240×1000 | 283 | 744 | 195 | 283 |
| 2550 | 30H-RDP-B005-X01 | ISO 3A | 200-1525 | 1005 | 695 | 43 | 可调式 | 240×400 | 240×1000 | 195 | 280 | 195 | 280 |
| 2800 | 30H-RAF-B003-X01 | ISO 3A | 575-1400 | 953 | 624 | 43 | 固定式 | 240×400 | 240×1000 | 429 | 724 | 195 | 268 |
| 2800 | 30H-RAP-B003-X01 | ISO 3A | 200-1400 | 953 | 624 | 43 | 可调式 | 240×400 | 240×1000 | 429 | 733 | 195 | 267 |
| 2800 | 30H-RCF-B003-X01 | ISO 3A | 575-1400 | 953 | 624 | 43 | 固定式 | 240×1000 | 240×1000 | 429 | 728 | 195 | 272 |
| 2800 | 30H-RCP-B003-X01 | ISO 3A | 200-1400 | 953 | 624 | 43 | 可调式 | 240×1000 | 240×1000 | 429 | 738 | 195 | 270 |
| 2800 | 30H-RDF-B003-X01 | ISO 3A | 575-1400 | 953 | 624 | 43 | 固定式 | 240×400 | 240×1000 | 429 | 716 | 195 | 264 |
| 2800 | 30H-RDP-B003-X01 | ISO 3A | 200-1400 | 953 | 624 | 43 | 可调式 | 240×400 | 240×1000 | 429 | 725 | 195 | 23 |
| 3000 | 30H-RAF-B001-X01 | ISO 3A | 450-1300 | 906 | 575 | 43 | 固定式 | 240×400 | 240×1000 | 428 | 711 | 195 | 257 |
| 3000 | 30H-RAP-B001-X01 | ISO 3A | 200-1300 | 906 | 575 | 43 | 可调式 | 240×400 | 240×1000 | 429 | 721 | 195 | 255 |
| 3000 | 30H-RCF-B001-X01 | ISO 3A | 450-1300 | 906 | 575 | 43 | 固定式 | 240×1000 | 240×1000 | 428 | 716 | 195 | 260 |
| 3000 | 30H-RCP-B001-X01 | ISO 3A | 200-1300 | 906 | 575 | 43 | 可调式 | 240×1000 | 240×1000 | 429 | 725 | 195 | 258 |
| 3000 | 30H-RDP-B001-X01 | ISO 3A | 200-1300 | 906 | 575 | 43 | 可调式 | 240×400 | 240×1000 | 428 | 713 | 195 | 251 |
