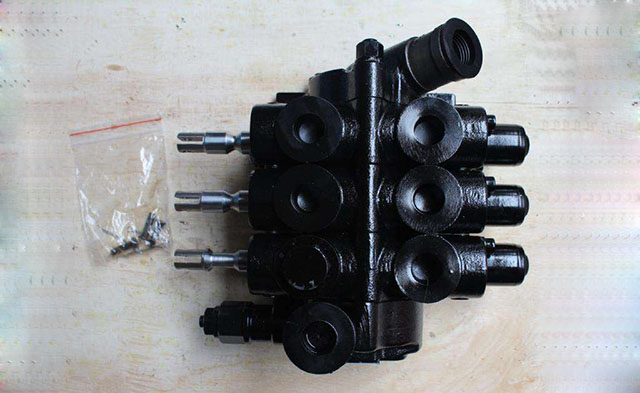

叉车多路换向阀,又称为叉车多路控制阀,它的作用是:通过多路阀的操纵可以改变液压油的流动方向,从而可以操控叉车的工作装置,门架的起升和前倾或后倾。并限制液压系统的压力,防止叉车超载。叉车多路换向阀的拆卸分解与安装调整方法如下:

一、叉车多路换向阀的拆卸分解方法

将叉车多路换向阀从叉车上拆下,放在干净的工作台上。拧下连接螺栓上的螺母,抽出连接螺栓;拧下溢流阀体上的调压螺母,卸下前盖上的螺栓,取下前盖,取出弹簧座、弹簧、提动阀、提动阀座、弹簧、溢流阀芯环、进油阀体和阀芯等。旋出单向阀螺塞,取出O形密封圈、弹簧和单向阀;卸下操纵杆,取下手柄座、防尘圈及防尘圈碗;拧下起升阀体的端盖螺栓,取下端盖、阀杆、回位弹簧挡圈及回位弹簧。拧下倾斜阀体(属具阀体)上的螺栓,取下端盖、阀杆、挡圈、回位弹簧、O形圈挡环和O形密封圈;拧下回油阀体上的螺塞,取出O形圈。

二、叉车多路换向阀的安装与调整方法

在安装叉车多路换向阀之前,应该对全部零配件进行仔细地清洗,不得有磨粒、切屑、棉纱以及其它杂物粘物在零件上,特别是各个小孔。然后涂上工作油液。安装时按分解的相反顺序进行,阀芯在阀体内孔全长应该移动灵活,不得有阻滞现象。在拧紧各连接件之间的螺栓时,应保证对称、均匀地紧固,其紧固力矩为412N.m。安装完毕后,扳动各操纵杆应灵活,观察阀芯复位情况,手离操纵杆,复位应灵活可靠,不得有阻滞。叉车多路换向阀经调整后,应该进行压力试验。阀杆在各个相应位置时性能应该符合需要,在操纵10次过程中应该累便、灵活,动作可靠。在额定压力下,测量阀杆处于不同位置时的内泄露量,不应超过20mL/min。
