手动液压托盘搬运车属一种低起升和限于搬运托盘式货物的小型搬运工具，又称托盘搬运车，具有升降平稳，操纵轻便，安全可靠等特点，广泛应用于仓库、商场、码头或工厂各工序间不需要堆垛的搬运作业。
车辆组装

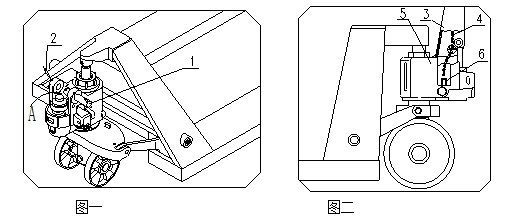

1、参见图一，拔出销轴1。
2、将手柄3插入A处，用销轴1将手柄3与泵体5联结起来。
3、然后将弹性销2穿过销轴1固定。
4、将手柄上的链条4穿过销轴1中间的孔。见图二
5、将链条4端部的螺钉螺母挂入杠杆板6的槽内。见图二、图四

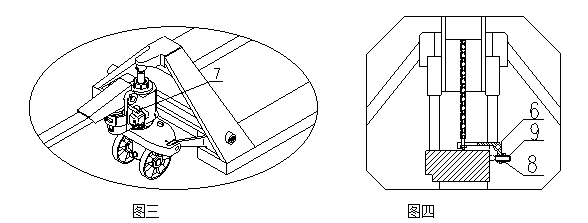

6 、如图三扳动手柄3，拔出销子7，并将销子7妥善保存，以备下次更换手柄时使用。组装完毕
车辆调试

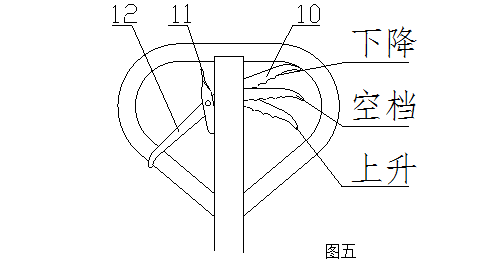

1、车辆组装完毕后，用手柄试摇一下，并操作控制捏手10的不同档位，看看车子上升、空档、下降是否正常。见图五
2、图四中的螺钉9是用作调整车况的。当车体上升后又马上下降，可将螺钉53逆时针转一点然后再试一下车子，直到正常上升。如果车体上升后无法下降，可将螺钉9顺时针转动一点然后再试一下车子，直到能正常下降。螺钉9处的外六角螺母8是起锁紧作用的，调整前应松开，调整完毕后应锁紧。
