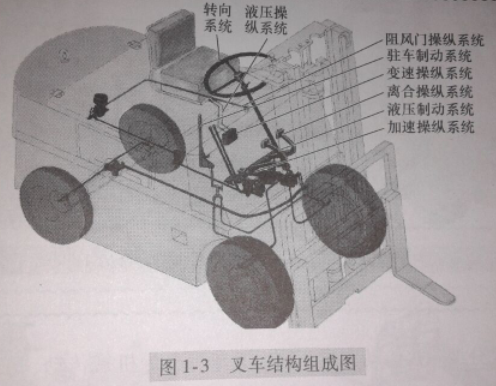

叉车主要由动力装置、底盘、工作装置和电气设备四大部分组成,如下图1-3所示。

1、 动力装置,内燃平衡机为动力源,主要有汽油机、柴油机、液态石油气(天然气)机和双燃料发动机等,发动机的配件主要由活塞、活塞环、连杆瓦、曲轴瓦、止推片、缸套、进气门、排气门、气门座圈、气门导管、气门座圈、气缸垫、油嘴、油泵泵心、皮带、柴油格、机油格、机油、空气格、凸轮轴瓦、顶杯、机油感应器、预垫塞、火花塞、白金分火头、油封、连杆套、大修包,起动机、电池、发电机、飞轮、水泵、化油器、气门弹簧、气门导管、凸轮轴、曲轴、连杆、机电泵、螺丝、手摇泵、汽油泵、柴油高压泵、皮带轮、水箱、液压齿轮泵、发动机机脚垫、摇臂轴、正时齿轮、风扇叶、飞轮齿圈、缸体等。但是电动叉车主要是以电力驱动即电动机,通常分为以蓄电池为动力源和以交流电为动力源两种,交流电动叉车由于使用范围受限,使用较少,我们常说的电动叉车是指以蓄电池为动力源类型的叉车。

2、 叉车底盘,其作用是装配各部件总成,以实现叉车发动机的动力传递,确保叉车正常行驶。它由传动系统、行驶系统、转向系统、制动系统和附属设备组成。底盘配件主要有:刹车总泵 刹车分泵、制动器总成、刹车蹄片、手刹线、前轮毂(也称为驱动轮毂)、前轮钢圈、前轮毂螺丝、刹车制动毂、离合器总泵、离合器分泵、离合器压盘、离合器片、分离轴承、分离轴承座 离合器拉线、多路阀总成、油式总泵修理包、多路阀修理包、方向盘、方向机总成、方向机修理包、方向机十字轴、液压泵总成、液压泵修理包、液压泵传动轴、液压油格、拉杆球头、转向缸修理包、转向缸活塞杆、转向节、三连板、三连板主销及修理包、转向节主销及修理包、后轮鼓(转向轮毂)、后轮鼓螺丝、后轮钢圈、桥底端衬套、横置缸连杆、横置缸连杆销、横置缸关节轴承、横置缸修理包、升降缸修理包、门架轴承、门架轴瓦、门架链条、门架侧滚轮 门架链轮、倾斜缸活塞杆、倾斜缸修理包。

3、 工作装置,叉车的工作装置是区别于其它叉车的特征机构,也可以称为起升机构,主要用来取、放、升、降货物,并在短途运输中承载货物,从而使叉车完成装卸、堆垛及短距离的搬运工作。工作装置由机械部分与液压系统组成,它又可以分为门架式、平行连杆式和吊臂伸缩式三种,其中以门架式使用最为广泛。工作装置主要由取物装置(货叉、叉架)、门架(内门架、外门架)、起升机构、门架倾斜机构、液压传动装置和滚轮等部份组成。

4、 电气设备,内燃叉车的电气设备由电源系统(叉车蓄电池、发电机)、用电设备(起动系统、点火系统、照明装置、信号装置、电子控制装置、辅助电器)、电气控制(各种仪表、报警灯)与保护装置(接线盒、开关、熔断器、插接件、导线)等组成。叉车汽油机还有点火装置,电动叉车的有直流电动机或交流电动机。电动叉车的电气设备有电源系统:由叉车蓄电池组、电池水位报警器、电源线、电池插头;启动系统:由锁匙开关、启动电源板、显示屏,主接触器等等组成;照明与喇叭信号系统:由大灯总成、警灯总成、转向灯总成、后尾灯总成、后大灯总成、喇叭、喇叭开关、喇叭继电器大灯开关、转向灯开关等组成;主控系统:主要由叉车主电脑板、EPS转向控制板、模块/FET模板、FET驱动板、电容板、电流传感器、接触器、继电器、速度传感器、角度传感器、方向传感器、加速器、转向电机、驱动电机、液压电机等组成。
