叉车发动机的拆卸分解与安装方法_叉车百科_资讯动态_厦门永新昌机械设备有限公司

资讯动态 比亚迪叉车 2018-12-19

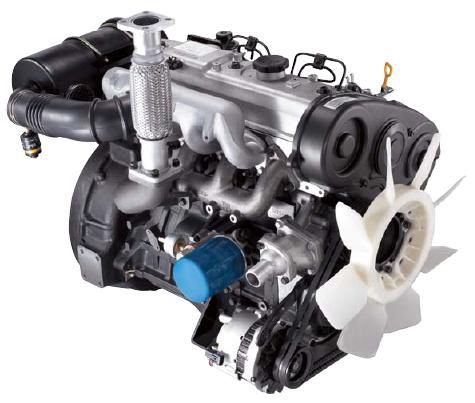

在准备拆卸叉车发动机之前必须注意的一点是要在叉车发动机完全冷却的状态下,否则有可能会引起一些叉车配件变形或造成人员伤害。

一、拆卸步骤如下:

1、把叉车发动机冷却系统中的水、发动机内部及液力传动中的机油和液压油导出来。

2、把叉车上的安全棚和座椅卸下,并取下散热器盖,拆开排气管消声器。

3、取下脚踏板,卸下散热器、排气管及其附属装置。

4、拆卸发动机和液压传动与其他系统的联结件(例如一些软管、导管等)。

5、分解发动机与主传动的联接(叉车的万向节等)。

6、把发动机挂在起重设备上,拧下与车架连接的螺塞螺栓。

7、用专业的起重设备吊起发动机,把叉车发动机放置在固定的台架上(一定要结实牢靠的)。

二、叉车发动机解体

1、拆下发动机的气缸盖和衬垫,切记在取下缸盖时避免使用螺丝刀或其他尖锐的金属器具,否则会损伤缸盖衬垫;

2、从叉车发动机上拆下离合器,但在拆下离合器之前要检查离合器盖与飞轮上有无记号,如没有,应做记号,然后拆下离合器固定螺栓;

3、拆下油底壳、衬垫、油管和机油泵等;

4、拆卸气门。所有气门都有记号,以防止位置颠倒,气门座在缸盖上也有相应的记号;

A、检查气门顶有无记号,如无记号应按次序在气门顶部用钢字头做上记号(做记号必须在气门关闭时进行,不允许在气门顶边缘或气门杆上,用锉刀做记号;

B、下压弹簧档板和弹簧,用尖嘴钳取下锁销;

C、取出气门、气门弹簧及弹簧垫。

5、拆下活塞连杆组。各活塞连杆组应分别拆卸,为在安装时准确无误,连杆的大头和盖应标记气缸号,号码顺序由发动机水泵前端顺延。

A、拆下连杆螺母,取下连杆端盖、衬垫和轴承,并按顺序分开放好。

B、将连杆向上推动,使连杆与轴颈分离。推出活塞连杆组(如缸口磨成了台阶应先刮平)以免损坏活塞环。

C、活塞连杆取出后,应将连杆、盖、衬垫、螺栓和螺母按原样装回,以防错乱。

6、拆下启动爪和曲轴带轮,然后用推拉器拉出曲轴带轮轮毂。

7、拆下分配传送装置的盖、箱体和正时齿轮。在拆下正时齿轮时,应首先检查正时齿轮上有无记号,如无记号应在两个齿轮上做上相应的记号(当第一缸在上止点位置时)。

8、拆下油泵、输油管、气门挺柱、分电器连接轴,抽出凸轮轴

9、拆下曲轴。检查轴承盖上挺有无记号,如无记号应按顺序做上记号。拆下固定螺栓,抬下曲轴。再将轴承盖及衬垫装回原位,并将固定螺栓拧紧少许。

10、旋出飞轮固定螺栓,从曲轴的凸缘上卸下飞轮。

11、拆下曲轴后端油封及飞轮壳。

12、分解油塞连杆组。

A、从活塞上拆下活塞环。

B、拆下活塞销,并按活塞顶部记号顺序放好。

先放掉机油再由上往下分解气门盖子,摇臂。大泵,缸盖,时规齿轮飞轮,飞轮壳再打开油底,卸掉机油泵,先卸小瓦并做好记号捅活塞,然后卸大瓦做记号。曲轴,卸掉偏心轴,捅出缸套,基本就算分解完了。

三、清洗与检修叉车配件

1、金属叉车零件的清洗。冷洗法:用煤油、便迅速、清柴油或汽油清洗洗后再用压缩空气吹干,这种清洗方法所需设备简单、操作简。热洗法,用碱溶液清洗,将溶液加热至70一90℃时、将零件浸煮10一15 min后取出,用清水将碱溶液冲洗干净,然后用压缩空气吹干。为了防止铝合金零件被腐蚀,不能用含有大量苛性钠的溶液清洗。

2、非金属叉车配件的清洗统密封圈等,应用酒精、橡胶类零件的清洗,如制动皮碗、松节油或制动液清洗。不得用煤油、橡胶圈、液压系汽油或碱溶液清洗以防发胀变质。离合器摩擦片和制动毅摩擦片不能用碱溶液煮洗,应用少许汽油刷洗干净。皮质零件(如油封的皮圈等)一般用干布擦净即可。

3、检修叉车配件。把清洗完的零部件滤干,并分类摆好检查各配件的磨损状况。

1)、先看机油的颜色和品质,表面是有否有铁屑,看机油粘性。如,机油里有很多铁屑,说明要磨曲轴瓦或者连杆瓦,甚至曲轴磨损。如机很粘稠,说明机油已经有很长段时间没有更换了。

2)、在拆开连杆活塞的曲轴时观察连杆瓦和曲轴瓦的情况,如发现连被磨整个连杆不能再用,如果曲轴被磨得不是很严重则可以通过磨轴加工后再用。

3)、观察气缸套的磨损情况,注意在拆开缸套时不要打到发动机的机体,防止损坏。

4)、凭肉眼找出叉车发动机配件表面的缺陷,如表面毛躁、刮痕、沟槽、裂纹、脱皮、麻点、折断等损伤,以及配件的重大变形、弯曲、表面退火或烧蚀等,都可以通过肉眼双察或借助于放大镜检验。

5)、拆下的发动机配件是否有明显的裂纹,锍钉连接是否松动等,可用小锤轻轻地敲击,听其声音来判断配件的好坏。

四、叉车发动机的安装

叉车发动机的安装方法通常是遵循从里到外,从下到上,从后到前,从左到右的次序(即与拆顺序相反)如下步骤方法:

1、曲轴及曲轴瓦表面,连杆,活塞,活塞,凸轮轴在安装时要用机油均匀涂抹及避免碰撞。

2、安装凸轮轴和高压喷油泵齿轮时要注意齿轮上的一缸标志对齐。

3、安装活塞环时要用专用工具从第三道环到第一道一个安装,活塞环是整套使用,安装时要注意,避免损坏一个导致整套不能安装。

4、每道环的开口要错开一百二十度,切勿纵向和横向方向上。

5、安装缸套时要在O形圈上涂抹黄油,禁止用金属工具直接敲击缸套。

6、安装活塞连杆总时要用专用工具,并要安照活塞原有的方向安装,禁止用金属工具直接敲击活塞,在连杆瓦上(与曲轴接触面)均匀涂抹机油。

7、安装叉车发动机气缸垫里两面要涂抹机油。

8、安装气缸盖镙丝时,要用公斤扳手从中间到四周的次序分两到三次拧紧,第个镙丝的力是二百五十到三百N,每个镙丝用均匀的力度拧紧曲轴瓦连杆瓦时,要从中间到两端分两到三次拧紧。
